   今天来学习下I2C通信~

    I2C 基础原理详解

    I2C(Inter-Intergrated Circuit)指的是 IC(Intergrated Circuit)之间的(Inter) 通信方式。如上图所以有很多的周边设备都是用I2C通信方式进行通信的。

I2C 基础原理详解

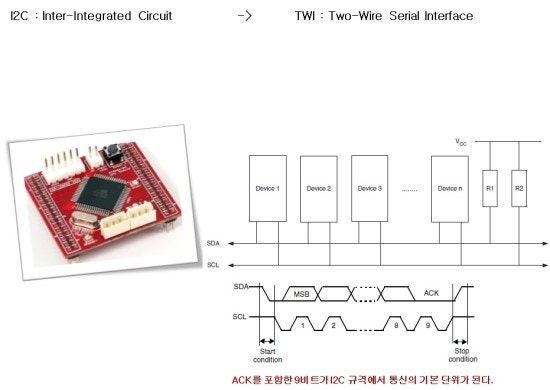

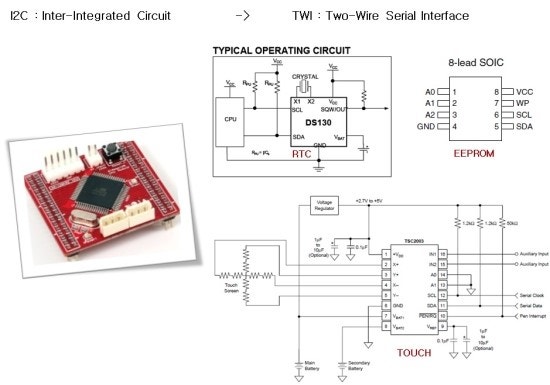

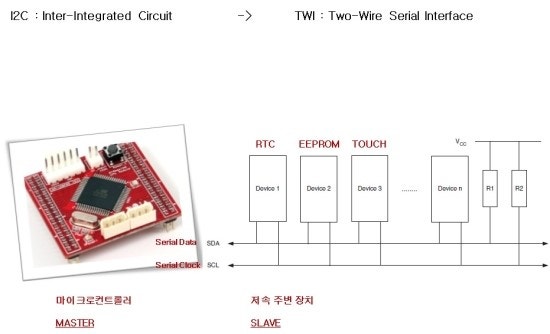

    I2C(Inter-Intergrated Circuit)通信使用Clock Line(SCL:Serial Clock)和Data Line(SDA:Serial Data)。数据通过时钟同步经过数据线进行传输。这里生成时钟信号并输出的设备便是Master, 时钟信号作为输入并接受数据的设备便是Slave。一般情况下Master便是MicroController,Slave便是周边的设备,比如RTC, EEPROM, TOUCH等等。

I2C 基础原理详解

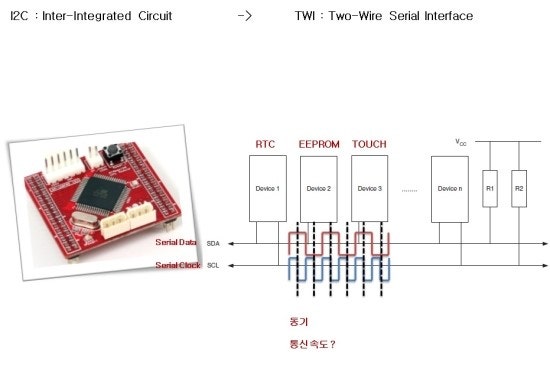

    上面我们提到I2C是同步通信的。同步通信需要独立的时钟线进行同步传输数据。我们看上面的图可以知道这里只有一根数据线。我们用一根数据线来同时进行数据发送和数据接受。那么我们为什么需要设定通信速度呢?对于同步通信,有了独立的时钟信号进行同步发送数据根本不需要匹配Bit Width的啊?为什么同步通信还要设置通信速度呢?

    在I2C中我们说的通信速度指的是Clock的最大速度(MAX SPEED),比方说Slave最多只能在100KHz下工作,但是Master在400KHz的频率下工作,这样的话他们就不能进行正常数据通信,所以我们需要设定设备时钟的最大速度。

I2C 基础原理详解

    现在我们对I2C的基本通信情况是不是有了初步的了解了呢?

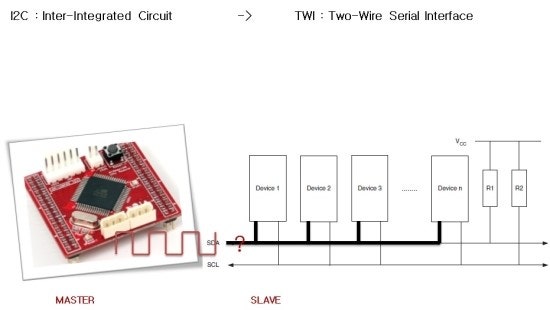

    现在我们的Master想发送数据给Slave,但是周边有很多的Slave,那么Master怎么把数据发送给自己向发送的设备呢?用Device Address(设备地址)!



I2C 基础原理详解

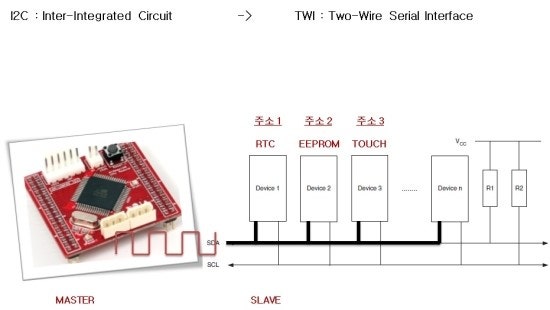

    Master为了能将数据发送给想发送的设备就需要能区分设备(slave)的方法。Master通过设备的地址来区分周边的设备并进行数据接发。也就是说Master通过[设备地址&R/W+数据]形式的数据发送到I2C bus中,所有的设备读取bus上的这些数据,判断是不是发送给自己的,如果是发送给自己的就给Master一个响应。



I2C 基础原理详解

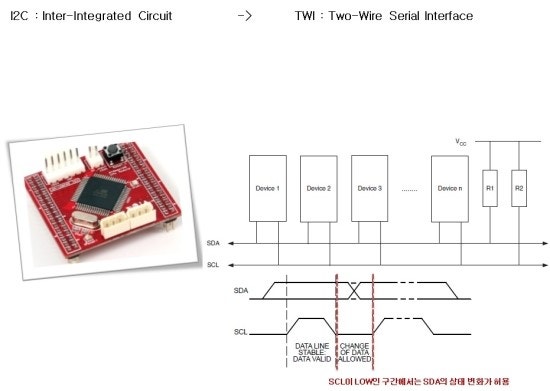

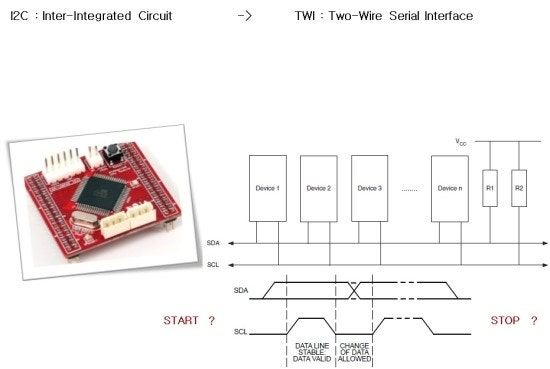

    前面我们一直提到I2C是通过同步时钟在数据线(SDA)上进行数据接发的。这里我们来边看图边分析看看。一般情况下同步时钟上升沿或者是下降沿来接受或者发送数据的。但是I2C是在高电平(HIGH)的区间里数据有效,低电平区间内数据进行转换的。

I2C 基础原理详解



    前面我们通过硬件方式了解了下数据是怎么发送接收的。那么数据在发送接收之前数据接发的开始标记和结束标记是如何通过硬件方式来规定的呢?数据接受发送的时候必须要知道开始标记和结束标记才能进行正常的数据接受对吧??

I2C 基础原理详解

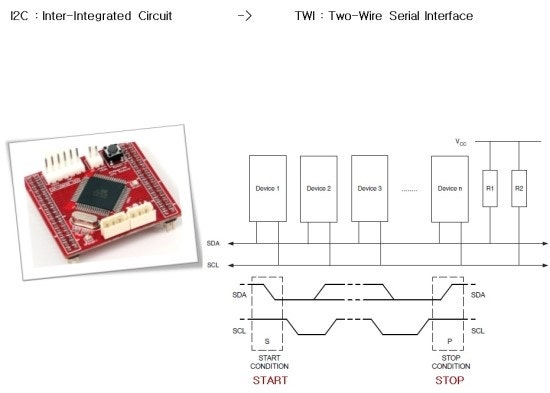

    I2C的开始标记和结束正如图所示。时钟信号在高电平的情况下数据信号从高电平转为低电平的话即为I2C通信的开始标记,时钟信号在高电平的情况下数据信号有低电平转为高电平的话即为I2C通信结束标记。

I2C 基础原理详解

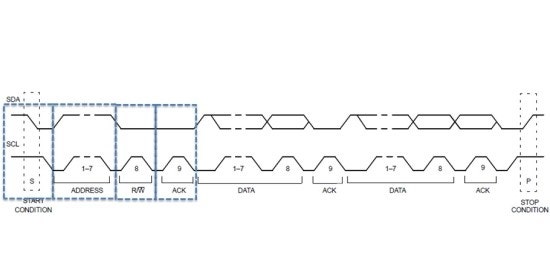

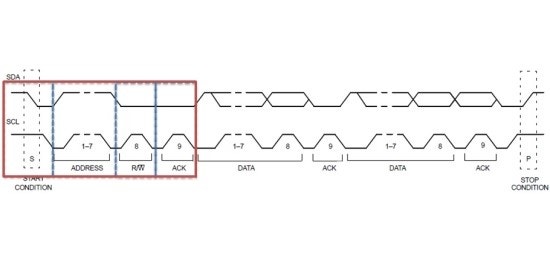

    现在我们基本了解了硬件形式下I2C的[START+DATA+STOP]是如果进行工作的。现在我们来了解下I2C通信的最小单位是怎样的。Master在时钟信号为高电平并且数据信号有高电平转为低电平的时候开始I2C通信。然后伴随着时钟的同步进行8bit的数据传送或者是接受。后面第9bit的数据(ACK)是用来确认数据接发是否正常。最后时钟信号高电平并且数据信号有低电平转为高电平,即I2C通信终止结束。就是这样I2C包含ACK总共9bit为通信的最小单位. 了解了这些,下面我们来看看上面提到过的[Device Address&R/W + data]形式的数据是如何传输的。

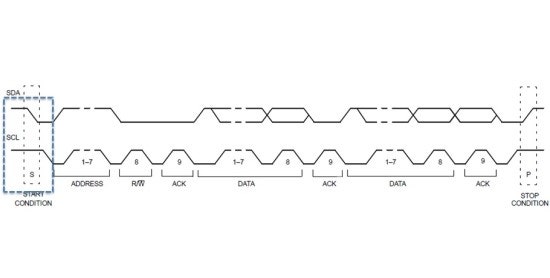

    1. Master在时钟信号->High并且数据信号由高电平转为低电平,I2C通信开始。

I2C 基础原理详解

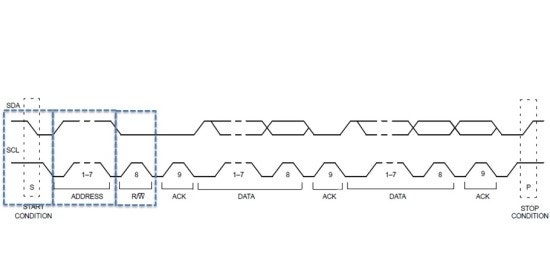

    2. Maste伴随着时钟同步传输8bit的数据。这里说的8bit数据指的是7bit的Device Address和1bit的R/W。

I2C 基础原理详解

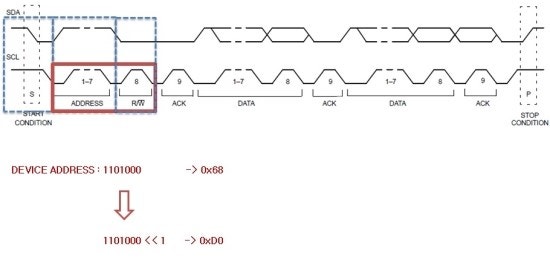

    3. 这里的Device Address在我们用的设备DataSheet里面有说明的。这里需要注意到是比方说设备地址是1101000(0x68, 7bit),数据传输的时候因为要和1bit的W/R一起,所以这里要将device address左移一位,然后和W/R进行OR操作。

I2C 基础原理详解

    4. Master传输的设备地址对应的设备是否正确接发通过ACK进行响应确认。

I2C 基础原理详解

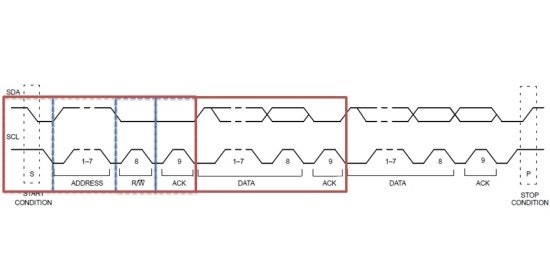

    5. 如果Master只是以 START + data 8bit(device address&R/W) + ACK这种格式发送后就结束的话也可以。但是一般情况下在地址发送之后紧接着会发送数据。

I2C 基础原理详解

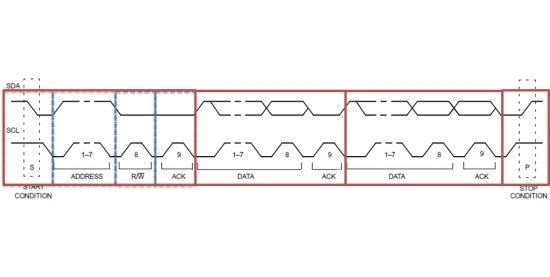

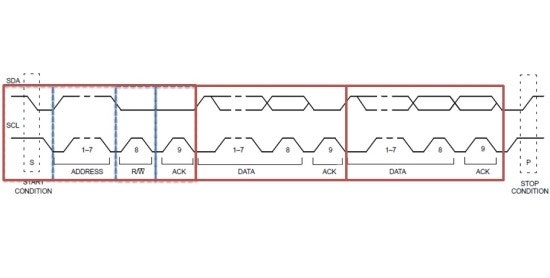

    6. Master能对特定的设备进行数据发送或者是数据接受。在设备地址数据发送之后便可紧接着要发送的数据或者是要接受的数据。

I2C 基础原理详解

    7. Master在发送或者接受数据的时候不需要规定要发送或者接受多少bit 的数据。因为这个依据不同设备而不同,所以依据设备自己想要的格式进行收发数据即可。

I2C 基础原理详解

    8. Master在时钟信号为高电平并且数据信号有低电平转为高电平的话便终止结束通信。

I2C 基础原理详解

    现在我们已经了解了I2C整个通信过程中的数据格式以及通信方式。实际写代码过程中依据Datasheet中说明的Register情况来写就可以了。

    I2C部分到此结束~
